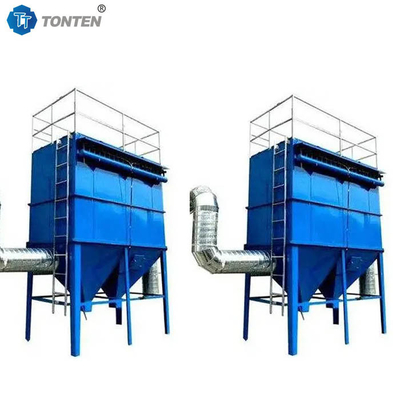

الصناعية عمودية نبض طائرة نبض كيس فلتر جمع الغبار لمصنع الاسمنت
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TONTEN |
| رقم الموديل: | تي تي-168-8 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 5-7 أيام عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 20 وحدة / شهر |
|
معلومات تفصيلية |
|||
| حجم الهواء: | 15.36-19.5 م3/ساعة | إجمالي مساحة التصفية: | 3200-3300㎡ |
|---|---|---|---|
| المقاومة: | 1200-1600 باسكال | غيغاواط: | 78 طن |
| استهلاك الهواء: | 2-4 م 3 / دقيقة | كيس فلتر الكمية: | 1344 |
| كثافة التفريغ: | أقل من 50 ملغم/ن م3 | الاسم: | جامع الغبار ذو مرشح النبض النفاث العمودي |
| إبراز: | مرشح أكياس النبضات الرأسي,مرشح أكياس النبضات النفاثة لمصنع الاسمنت,جهاز جمع الغبار الصناعي بالنبض,Cement Plant jet pulse bag filter,Pulse industrial dust collector |
||
منتوج وصف

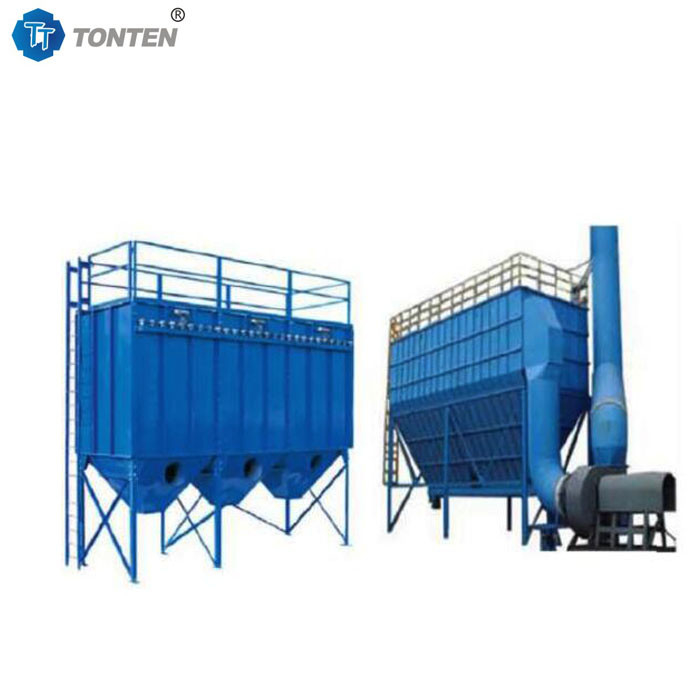

جهاز تجميع الغبار من أجل مصانع الأسمنت
مبدأ العمل:
1مبدأ الترشيح: الغاز المحمل بالغبار يدخل من مدخل الهواء. عندما يمر عبر حمولة الرماد،بعض جزيئات الغبار الكبيرة في الغاز يتم فصلها عن طريق الثبات والجاذبية وتسقط مباشرة في الجزء السفلي من حفرة الرمادبعد أن يمر من خلال حمولة الرماد ، يدخل الغاز المحمل بالغبار منطقة تصفية كيس المرشح في جسم الصندوق الأوسط. يمر الغاز من خلال كيس المرشح ،ويتم الاحتفاظ بالغبار على السطح الخارجي لكيس المرشحالغاز المنقّى يدخل جسم الصندوق العلوي من خلال منفذ كيس المرشح ويتم تفريغه من منفذ الهواء.
2مبدأ تنظيف الغبار: مع زيادة وقت التصفية ، تستمر طبقة الغبار على كيس المرشح في التراكم ، وتستمر مقاومة معدات إزالة الغبار في الارتفاع.عندما ترتفع مقاومة المعدات إلى القيمة المحددةيبدأ جهاز تنظيف الغبار في التنظيف أولاً، يتم إغلاق صمام رفع الغرفة لقطع تدفق الهواء للتصفية، ثم يتم فتح صمام النبض الكهرومغناطيسي.الهواء المضغوط يتوسع بسرعة في جسم مربع العلوي في وقت قصير جدا ويركض في كيس المرشح، مما يسبب كيس المرشح للتوسع وتشوه والاهتزاز. تحت تأثير تدفق الهواء العكسي،يتم تقشير الغبار المرتبط بالسطح الخارجي لكيوب المرشح ويقع في حمولة الرمادبعد الانتهاء من تنظيف الغبار، يتم إغلاق صمام النبض الكهرومغناطيسي، يتم فتح صمام الرفع، وتستأنف الغرفة حالة التصفية. تنظيف كل غرفة بدورها،وتبدأ دورة تنظيف واحدة من التنظيف الأول إلى التنظيف التالي.
3جمع الغبار: يقع الغبار الذي يتم اعتراضه عن طريق التصفية والتنظيف في حمولة الرماد ثم يتم تفريغها من حمولة الرماد.
المواصفات الخاصة بجهاز جمع الغبار من مرشح الكيس:
|
البنود |
TT168-5 |
TT168-6 |
TT168-7 |
TT168-8 |
TT168-9 |
|
حجم الهواء ((10^4 m3/h) |
9.6 ~ 12.0 |
11.52 ~ 14.4 |
13.44 ~ 168 |
15.36 ~ 192 |
17.28 ~ 21.6 |
|
مساحة المرشح الإجمالية ((م2) |
2000 |
2400 |
2800 |
3200 |
3600 |
|
الـ (ت) |
50 |
58 |
62 |
78 |
86 |
|
الغرفة |
5 |
6 |
7 |
8 |
9 |
|
كيس المرشح Qty |
840 |
1008 |
1176 |
1344 |
1512 |
|
المقاومة ((Pa) |
1200-1600 |
||||
|
استهلاك الهواء (m3/min) |
2-4 |
||||
|
كثافة التفريغ (mg/N m3) |
≤50 |
||||
|
الضغط |
0.2-0.4 |
||||
