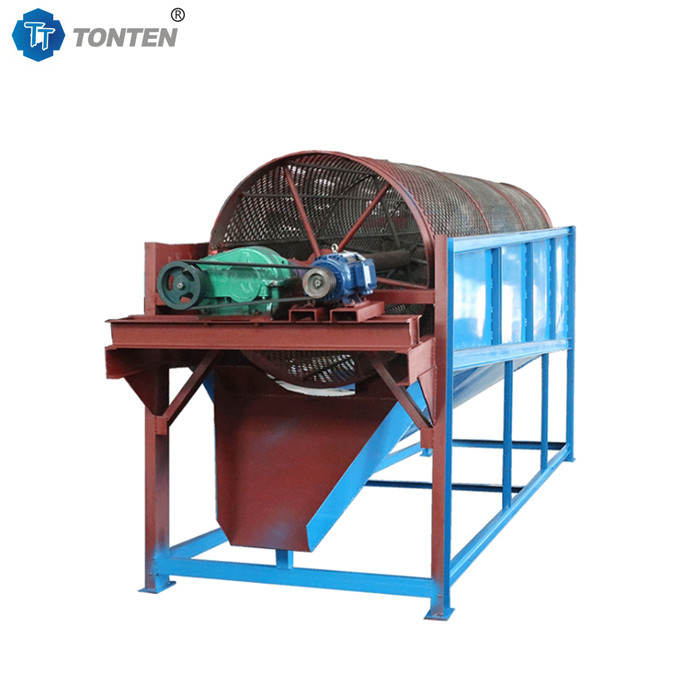

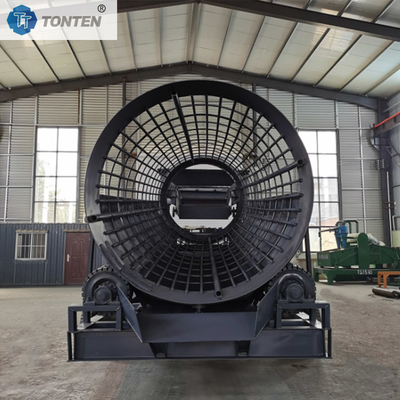

حجر الرمال الحصى الحصى شاشة فصل آلة شاشة بدون طبل شاشة

حجر الرمال الحصى الحصى شاشة فصل آلة شاشة بدون طبل شاشة

مبدأ العمل:
مبدأ عمل شاشة الطبل بدون عمود بسيط نسبياً. تدخل المادة إلى طبل الشاشة من خلال منفذ التغذية. أثناء تدوير طبل الشاشة ، يتم إدخال المواد إلى الشاشة.تتحرك المادة إلى الأمام على طول الجدار الداخلي للطبل الشاشة تحت تأثير الجاذبية والقوة الطائرة المركزيةخلال هذه العملية، والمواد الأصغر سوف تسقط من خلال ثقوب الشاشة إلى خزان جمع أسفل،في حين أن المواد الكبيرة سوف تستمر في البقاء في طبل الشاشة وفي نهاية المطاف يتم إرسالها إلى ميناء التفريغ للتفريغ.

سير العمل:
1المواد تدخل طبل الشاشة بالتساوي من خلال منفذ التغذية.عادة ما يتم تصميم منفذ التغذية لتكون في الجزء العلوي من طبل الشاشة لضمان أن المواد يمكن أن تتدفق بسلاسة وتجنب انسداد ناجم عن تغذية غير متساويةأثناء عملية التغذية ، قد تمر المادة من خلال جهاز تغذية (مثل جهاز تغذية يهتز) لضمان توزيع موحد للمادة.
2الجزء الأساسي من الشاشة بدون عمود هو طبل الشاشة. يتم تشغيل طبل الشاشة بواسطة محرك كهربائي ويتناوب باستمرار. نظرًا لعدم وجود عمود مركزي، فإن الطبل يدور بشكل مستمر.يمكن أن يكون طبل الشاشة أكثر استقرارا عند الدوران، مما يقلل من اهتزاز المعدات. هذا التصميم يجعل حركة المواد في طبل الشاشة أكثر سلاسة.
3حركة المادة والفحص: كما يدور طبل الشاشة، والمواد تتحرك إلى الأمام على طول الجدار الداخلي من طبل الشاشة تحت تأثير الجاذبية والقوة الطائرة المركزية. في هذا الوقت،حركة مختلفة من حجم الجسيمات من المواد في طبل الشاشة يظهر سلوكيات مختلفة: مواد بحجم الجسيمات الصغيرة: يمكن للجزيئات الصغيرة أن تسقط من خلال ثقوب الشاشة على الجدار الداخلي للطبل الشاشة إلى خزان التجميع أدناه.هذه الجسيمات عادة ما تسمى المواد المؤهلة ويمكن أن تمر من خلال الفحص بسلاسةمواد بحجم الجسيمات الكبيرة: الجسيمات الكبيرة لا يمكن أن تمر عبر الشاشة وتستمر في البقاء في طبل الشاشة.هذه الجسيمات في نهاية المطاف يتم إرسالها إلى ميناء التفريغ للتفريغ، والتي تسمى المواد غير المؤهلة.
4- كفاءة الفحص والتنسيق: كفاءة الفحص من شاشة الطبول بدون عمود مرتبطة بعوامل متعددة، بما في ذلك حجم ثقب الشاشة، وطبيعة المادة،زاوية ميل طبل الشاشةالخ. يمكن للمشغل ضبط فتحة الشاشة وزاوية ميل طبل الشاشة وفقًا للاحتياجات الفعلية لتحسين تأثير الشاشة.
فتحة الشاشة: يؤثر اختيار الفتحة بشكل مباشر على تصنيف حجم الجسيمات في الفحص. الفتحات الأصغر مناسبة لفحص الجسيمات الدقيقة ،بينما الفتحات الكبيرة مناسبة لفحص الجسيمات الكبيرة.
زاوية الانحناء: عادة ما تكون زاوية انحناء طبل الشاشة بين 5 و 15 درجة. زيادة زاوية الانحناء يمكن أن تزيد من معدل تدفق المادة ،وبالتالي تحسين كفاءة الفحص.
5عملية التفريغ: بعد الفحص ، تسقط المواد الصغيرة من خلال الشاشة وتجمع في خزان التجميع أدناه لمعالجة أو تعبئة لاحقة.المواد ذات الحجم الكبير لا تزال تتحرك إلى الأمام في طبل الشاشة ويتم إرسالها في نهاية المطاف إلى ميناء التفريغهذه العملية تضمن تصنيف المواد بكفاءة وتقلل من إهدار الموارد.
