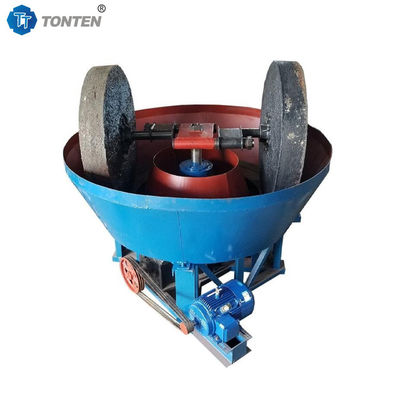

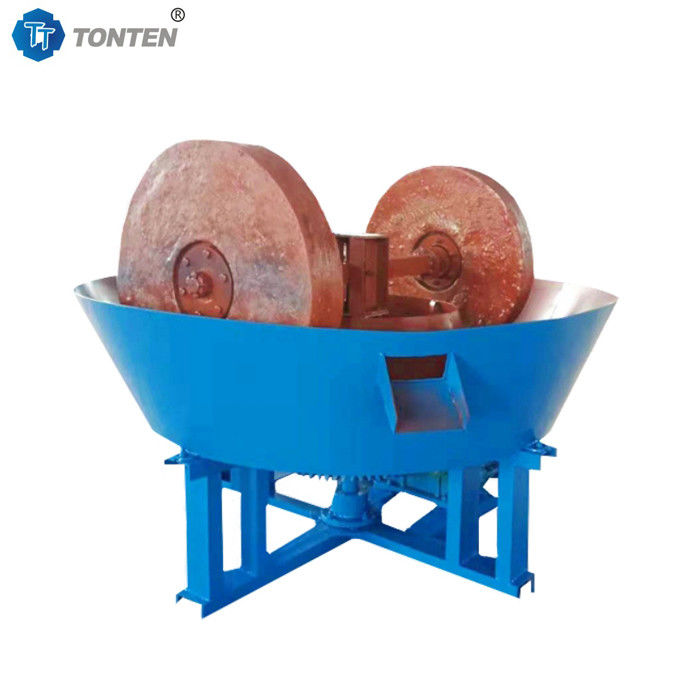

مطحنة طحن الرطب الأسطوانية لخام الذهب، آلة طحن المعادن
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TONTEN |
| رقم الموديل: | تي تي-1300 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تصدير التعبئة والتغليف أو الحاوية الخشبية |
| وقت التسليم: | 7-10 أيام العمل |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | 20 مجموعة في الشهر |
|
معلومات تفصيلية |
|||
| حجم المقلاة: | 1300x1500 ملم | حجم العجلة: | القطر 500 مم × العرض 380 مم |
|---|---|---|---|
| سعة: | ترتبط قدرة المعالجة 0.8-1.8TPH ارتباطًا وثيقًا بالصلابة وحجم الجسيمات ومحتوى الرطوبة | حجم التغذية: | ≥30 ملم |
| حجم التفريغ: | 200 شبكة | قوة المحرك الرئيسية: | 15 كيلو وات |
| قوة محرك المكشطة: | 2.2kw | اسم: | بكرات مطحنة طحن الرطب |
| إبراز: | gold grinding wet pan mill,mineral ore grinding machine,wet pan mill for gold processing,mineral ore grinding machine,wet pan mill for gold processing |
||
منتوج وصف
بكرات مطحنة الرطب عموم طحن خام الذهب آلة طحن المعادن
مبدأ العمل والعملية:
1. التغذية: يتم خلط الخام المسحوق إلى حجم جسيم معين (عادة ≥30 مم) مع الماء ويتم تغذيته بشكل مستمر في لوحة الطحن من خلال منفذ التغذية.
2. الطحن: يقوم محرك كهربائي بتشغيل العمود الرئيسي من خلال مخفض، مما يتسبب في دوران لوحة الطحن بسرعة منخفضة تزيد قليلاً عن 20 دورة في الدقيقة. تبدأ عجلتا طحن ضخمتان مثبتتان على جسر، في الدوران بسبب الاحتكاك بالخام. يؤدي الوزن الهائل لعجلات الطحن (التي تزن كل منها مئات الكيلوجرامات إلى الطن) إلى ممارسة قوى ضغط وقص قوية على المواد الموجودة في الجزء السفلي من اللوحة، مما يؤدي إلى طحن جزيئات الخام إلى مسحوق ناعم.
3. الملغمة: أثناء عملية الطحن، تتم إضافة الزئبق بشكل مستمر إلى لوحة الطحن. يتمتع الزئبق بقابلية فريدة للتبلل (التبليل الانتقائي) بالنسبة للمعادن الثمينة مثل الذهب والفضة، حيث يتم دمجه بشكل انتقائي مع جزيئات الذهب الحرة المكشوفة لتكوين ملغم، مما يتيح الاسترداد الأولي للذهب.
4. الكشط والتفريغ: مكشطة مثبتة على القنطرة (يتم تشغيلها بواسطة محرك صغير مستقل) تقوم بكشط الملاط الأرضي بشكل مستمر باتجاه منفذ التفريغ على جانب القرص لخطوة التخصيب أو الفصل التالية.
5. التشغيل المستمر: العملية بأكملها مستمرة، مع إضافة الخام باستمرار وتفريغ الطين بشكل مستمر، مما يضمن الإنتاج المستمر.
الهيكل الأساسي ومكونات مطحنة الذهب:
1. الإطار: تتكون مطحنة الذهب من هيكل قوي من الفولاذ أو الحديد الزهر، وهو بمثابة أساس الآلة بأكملها.
2. الصوانى: "طاولة العمل" الخاصة بمطحنة الذهب عبارة عن صفيحة دائرية كبيرة. الجزء الداخلي مبطن ببطانة مقاومة للتآكل (مثل فولاذ المنغنيز أو الجرانيت) لمنع التآكل وإطالة عمره.
3. البكرات: عادة اثنتين، وهي مصنوعة من الحديد الزهر عالي القوة، أو الفولاذ المصبوب، أو الجرانيت. إنها المكونات الأساسية التي تؤدي مهمة الطحن، وتعمل تحت وزنها الهائل.
4. نظام قيادة المغزل: يتضمن هذا النظام المحرك الرئيسي، المخفض، التروس، والمغزل. وتتمثل وظيفتها في توفير عزم دوران قوي، مما يدفع الأسطوانة إلى الدوران بسلاسة بسرعات منخفضة للغاية.
5. جسر الرافعة: يقوم هذا النظام بتمديد اللوح، وتعليق البكرات وتركيب نظام الكاشطة. يتم تثبيت الأسطوانات على القنطرة عبر المحامل، مما يسمح بالدوران الحر.
6. نظام الكاشطة: يتم تشغيله بواسطة محرك صغير، هذا النظام مسؤول عن تنظيف وتوجيه المواد الأرضية إلى منفذ التفريغ، مما يضمن الإنتاج المستمر.
7. نظام إمداد المياه: يتحكم هذا النظام في كمية الماء المضافة أثناء عملية الطحن للحفاظ على تركيز الملاط الأمثل.
مواصفة:
|
نموذج
|
حجم التغذية
(مم)
|
حجم الإخراج
(مم)
|
سعة
(ذ)
|
سرعة
(ص / دقيقة)
|
قوة المحرك
(كيلوواط)
|
وزن
(كجم)
|
|
900
|
<15
|
0.6-0.07
|
0.3
|
17-19
|
5.5
|
3500
|
|
1000
|
<20
|
0.6-0.07
|
0.5
|
16-18
|
5.5
|
4800
|
|
1100
|
<20
|
0.6-0.07
|
0.6-0.8
|
16-18
|
7.5
|
5200
|
|
1200 ب
|
<20
|
0.6-0.07
|
0.8-1.2
|
16-18
|
7.5
|
5530
|
|
1200 أ
|
<20
|
0.6-0.07
|
1-1.3
|
21-23
|
7.5
|
5500
|
|
1300
|
<20
|
0.6-0.07
|
1.5
|
16-18
|
15
|
7600
|
|
1400
|
<20
|
0.6-0.07
|
1.5-2
|
16-18
|
18.5
|
8550
|
|
1500 ب
|
<30
|
0.6-0.07
|
2.5-3
|
20-22
|
22
|
12000
|
|
1600
|
<30
|
0.6-0.07
|
4-5
|
20-22
|
30
|
14600
|
